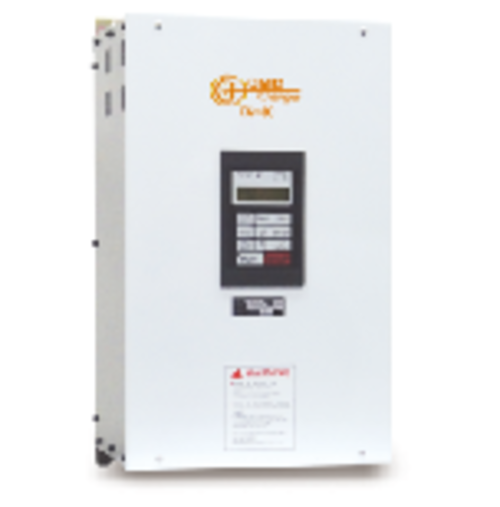

VFI-CG80系列220V 3HP(煞)向量伺服驅動器(變頻器)


G80向量伺服驅動器是高性能變頻器,提供四種控制模式:開環矢量,磁通矢量,V / f控制和帶PG反饋的V / f控制。 控制方法可以根據用戶的應用,通過使用操作員來輕鬆選擇。多種規格可供選配,符合客戶需求。

代碼 TCMG_DRU-22P2B

人氣 2214





DETAIL 商品詳細說明



【尺寸表】

                                                                                                                                                             Unit:mm
Specification Voltage Capacity W W1 H H1 D
20P7~23P7 220V 1HP~5HP 135 84 288 278 180
25P5~27P5 7.5HP~10HP 224 170 310 296.4 198
2011 15HP 254 200 435 420.5 198
2015~2018 20HP~25HP 254 200 467 453.5 218
2022~2030 30HP~40HP 294 240 555 536.8 218
2037 50HP 372 250 650 630 260
2045 60HP 372 250 723 705 260
2045 75HP~100HP 372 250 823 805 260
40P7~43P7 440V 1HP~5HP 135 84 288 278 180
45P5~4011 7.5HP~15HP 224 170 310 296.4 198
4015~4018 20HP~25HP 254 200 435 420.5 198
4022 30HP 254 200 467 453.5 218
4030~4037 40HP~50HP 294 240 555 536.8 218
4045~4055 60HP~75HP 372 250 650 630 260
4075 100HP 372 250 723 705 260
4090 125HP 372 250 823 805 260



                                                                                                                                                                              Unit:mm
Specification Voltage Capacity W W1 W2 H H1 D
2090 220V 125HP 622.4 500 250 754 734 315
2110 150HP 622.4 500 250 903 883 315
4110~4150 440V 150HP~200HP 622.4 500 250 754 734 315
4180 250HP 622.4 500 250 903 883 315
4220~4315 300HP~420HP 622.4 500 250 1110 1090 338



【標準規格(容量)】

220V級
型式CG80 21P5 22P2 23P7 25P5 27P5 2011 2015 2018 2022 2030 2037 2045 2055 2075 2090 2110
適用馬達容量kW 1.5 2.2 3.7 5.5 7.5 11 15 18 22 30 37 45 55 75 90 110
輸出容量(KVA) 3.0 4.2 6.7 9.5 13 19 24 30 37 50 61 70 85 110 140 160
額定輸出電流A 8 11 17.5 25 33 49 64 80 96 130 160 183 224 300 358 415

440V級
型式CG80 41P5 42P2 43P7 45P5 47P5 4011 4015 4018 4022 4030 4037 4045 4055 4075 4090 4110 4132 4160 4185 4220 4315
適用馬達容量kW 1.5 2.2 3.7 5.5 7.5 11 15 18 22 30 37 45 55 75 90 110 132 160 185 220 315
輸出容量(KVA) 3.7 4.7 6.1 11 14 21 26 31 37 50 61 73 98 130 150 170 210 230 260 340 480
額定輸出電流A 4.8 6.2 8 14 18 27 34 41 48 65 80 96 128 165 195 224 270 302 340 450 630



【標準規格(特性)】

項目 200V級 400V級
電源 最大輸出電壓 三相220/240V(對應輸入電源) 三相380/480V(對應輸入電源)
額定輸出頻率 參數設定可達400HZ
電壓頻率 三相 220~240 50/60Hz 三相 380~480 50/60Hz
容許電壓變動 +10% , -15%
容許頻率變動 ±5%
控制特性 控制方式 磁束電流向量控制 正弦波PWM
啟動轉矩 (1Hz時150%)(0rpm/min時 附PG)
速度控制範圍 1:100(1:1000 附PG)
控制精度 ±0.2%(±0.02% 附PG)
速度響應 5Hz(30Hz 附PG)
轉矩限制 可使用(參數設定4種象限模式)
轉矩精度 ±5%
轉矩響應 20Hz(40Hz 附PG)
頻率控制範圍 0.1~400Hz
頻率精密度 數位指令:±0.01%(-10℃~+40℃)
類比指令:±0.1%(25℃ ±10℃)
頻率解析 數位操作整指令:±0.01Hz
類比指令:±0.03Hz/60Hz (11bit+code)
輸出頻率解析 0.001Hz
過載能力 額定轉矩150% / 1分鐘
頻率設定信號 -10~+10V, 0~10V(20kΩ), 4~20mA
加減速時間 0.01~6000.0(加速、減速時間獨定設定,4種時間選擇)
剎車轉矩 20%(附加煞車電阻可達150%)
電壓/頻率特性 15種固定V/f特性可選擇級任意V/f特定的設定
保護功能 馬達過載保護 由電子式積熱電釋保護
瞬間過電壓200% 額定輸出電流200%,馬達自然停止
保險絲熔斷保護 馬達自然運轉停止
過載 額定輸出的150% / 1分鐘馬達自然運轉停止
過電壓 200V級:主迴路電壓410Vdc以上停止 400V級:主迴路電壓820Vdc以上停止
不足電壓 200V級:主迴路電壓190Vdc以下停止 400V級:主迴路電壓380Vdc以下停止
瞬時停電補償 運轉模式選擇約2sec以內停電後歸0,繼續運輸
散熱片過熱 利用熱敏執行保護
失速防止 加減速。運輸中失速防止
接地故障 由電子迴路保護
充電保護 主迴路直流電壓50V以下不顯示
環境 周圍溫度 -10℃~+45℃(閉鎖璧掛型)
-10℃~+50℃(盤內取付型)
濕度 95% RH以下
保存溫度 -20℃+60℃
使用場所 屋內(無腐蝕性氣體)
標高 1000公尺以下
振動 10~20Hz, 9.8m/s2(1G)
20~50Hz, 2m/s2(0.2G)
