DETAIL 商品詳細說明

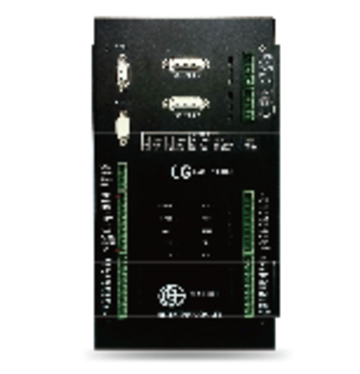

甲子機電CG控制器具以下優點：
- 兩組串列傳輸埠RS-232，最高傳輸速率可達 115200bps
- 內建光偶合隔離I/O，並可外接多片擴充板
- 軟硬體正負行程極限，原點信號輸入
- 總記憶容量4M Bits，可擴增為 16M Bits
- 4M Bits 快閃記憶體及後援電池雙重備份裝置
- 兩組+/- 10V 類比信號輸出/輸入
- ASCII 碼指令集，高階程式語法
- 內建有8 組計時器(Timers)及4096 個變數
- 可內存256 組運動程式，16 組PLC 程式
- 先進伺服控制架構，可有效抑制運動中及靜止時之跟隨誤差及穩定度
- 系統工作頻率:32MHZ
- 伺服取樣時間:1ms
- 最高輸出脈衝速率:2M pps
- 電子齒/凸輪應用功能
- 可定義獨立或共用座標系統
- 具 S-曲線加減速，快速位移，直線、圓弧、螺旋、Spline 補間，Blend 運動功能
- 具 Look Ahead 功能
- 具間隙補償功能
- 具雙回授控制架構
- 具 DNC 及直接命令指令群、Password 系統規劃保護功能
甲子機電CG控制器具以下優點：
- 兩組串列傳輸埠RS-232，最高傳輸速率可達 115200bps
- 內建光偶合隔離I/O，並可外接多片擴充板
- 軟硬體正負行程極限，原點信號輸入
- 總記憶容量4M Bits，可擴增為 16M Bits
- 4M Bits 快閃記憶體及後援電池雙重備份裝置
- 兩組+/- 10V 類比信號輸出/輸入
- ASCII 碼指令集，高階程式語法
- 內建有8 組計時器(Timers)及4096 個變數
- 可內存256 組運動程式，16 組PLC 程式
- 先進伺服控制架構，可有效抑制運動中及靜止時之跟隨誤差及穩定度
- 系統工作頻率:32MHZ
- 伺服取樣時間:1ms
- 最高輸出脈衝速率:2M pps
- 電子齒/凸輪應用功能
- 可定義獨立或共用座標系統
- 具 S-曲線加減速，快速位移，直線、圓弧、螺旋、Spline 補間，Blend 運動功能
- 具 Look Ahead 功能
- 具間隙補償功能
- 具雙回授控制架構
- 具 DNC 及直接命令指令群、Password 系統規劃保護功能
| Specifications | 400V / P |
| CPU | TMS320C32 |
| Number of Control Axes | 4 |
| Driver | (excluded) |
| Command Out | 4V(16bit) / 4P(2M) |
| PLC/Motion Program | 16 / 256 units |
| Communication | RS-232x2 |
| Multi-Coordinate System | 4 |
| Look Ahead | 1 |
| Servo Algorithm | PID+FF/ by Driver |
| Electrical Gear/Cam | Table / Time base |
| On Board DI/DO | 16 in / 8 out |
| AD/DA(PWM) | 2月2日 |
| RAM | 4Mb(16Mb) |
| Back Up RAM 4Mb | Battery+Flash |
| System Clock Frequency (Hz) | 32M |
| Servo Update Rate | 1ms |
| Cutter Radius/ Lead screw Compensation | N |
| Dual Encoder Feedback | Y |
| DNC | Y |
| Timers/Variables | 8 / 4096 |
| Hardware Capture Function | Y |
| Password Security | Y |
| Linear/Circular/ Screw Interpolation | Y |
| Cubic Spline Interpolation | Y |
| Scaling & Rotation | Y |
| Blended Move | Y |
| User-Defined G/M Code | Y |
