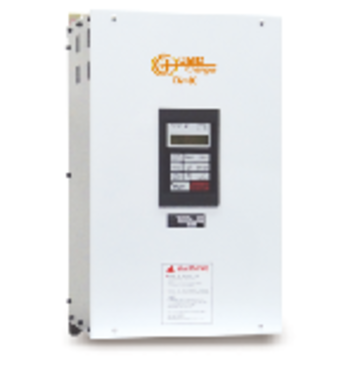

VFI-CG80系列440V 40HP向量伺服驱动器(变频器)


多规格搭配,快速符合客户需求

代碼 CCMG_DRU-4030C

人氣 1907





DETAIL 商品详细说明



【尺寸表】

                                                                                                                                                                Unit:mm
Specification Voltage Capacity W W1 H H1 D
20P7~23P7 220V 1HP~5HP 135 84 288 278 180
25P5~27P5 7.5HP~10HP 224 170 310 296.4 198
2011 15HP 254 200 435 420.5 198
2015~2018 20HP~25HP 254 200 467 453.5 218
2022~2030 30HP~40HP 294 240 555 536.8 218
2037 50HP 372 250 650 630 260
2045 60HP 372 250 723 705 260
2045 75HP~100HP 372 250 823 805 260
40P7~43P7 440V 1HP~5HP 135 84 288 278 180
45P5~4011 7.5HP~15HP 224 170 310 296.4 198
4015~4018 20HP~25HP 254 200 435 420.5 198
4022 30HP 254 200 467 453.5 218
4030~4037 40HP~50HP 294 240 555 536.8 218
4045~4055 60HP~75HP 372 250 650 630 260
4075 100HP 372 250 723 705 260
4090 125HP 372 250 823 805 260



                                                                                                                                                                                    Unit:mm
Specification Voltage Capacity W W1 W2 H H1 D
2090 220V 125HP 622.4 500 250 754 734 315
2110 150HP 622.4 500 250 903 883 315
4110~4150 440V 150HP~200HP 622.4 500 250 754 734 315
4180 250HP 622.4 500 250 903 883 315
4220~4315 300HP~420HP 622.4 500 250 1110 1090 338



【标准规格(容量)】

220V级
型式CG80 21P5 22P2 23P7 25P5 27P5 2011 2015 2018 2022 2030 2037 2045 2055 2075 2090 2110
适用马达容量kW 1.5 2.2 3.7 5.5 7.5 11 15 18 22 30 37 45 55 75 90 110
输出容量(KVA) 3.0 4.2 6.7 9.5 13 19 24 30 37 50 61 70 85 110 140 160
额定输出电流A 8 11 17.5 25 33 49 64 80 96 130 160 183 224 300 358 415

440V级
型式CG80 41P5 42P2 43P7 45P5 47P5 4011 4015 4018 4022 4030 4037 4045 4055 4075 4090 4110 4132 4160 4185 4220 4315
适用马达容量kW 1.5 2.2 3.7 5.5 7.5 11 15 18 22 30 37 45 55 75 90 110 132 160 185 220 315
输出容量(KVA) 3.7 4.7 6.1 11 14 21 26 31 37 50 61 73 98 130 150 170 210 230 260 340 480
额定输出电流A 4.8 6.2 8 14 18 27 34 41 48 65 80 96 128 165 195 224 270 302 340 450 630



【标准规格(特性)】

项目 200V級 400V級
电源 最大输出电压 三相220/240V(对应输入电源) 三相380/480V(对应输入电源)
额定输出频率 参数设定可达400HZ
电压频率 三相 220~240 50/60Hz 三相 380~480 50/60Hz
容许电压变动 +10% , -15%
容许频率变动 ±5%
控制特性 控制方式 磁束电流向量控制 正弦波PWM
启动转矩 (1Hz時150%)(0rpm/min时 附PG)
速度控制范围 1:100(1:1000 附PG)
控制精度 ±0.2%(±0.02% 附PG)
速度响应 5Hz(30Hz 附PG)
转矩限制 可使用(参数设定4种象限模式)
转矩精度 ±5%
转矩响应 20Hz(40Hz 附PG)
频率控制范围 0.1~400Hz
频率精密度 数位指令:±0.01%(-10℃~+40℃)
类比指令:±0.1%(25℃ ±10℃)
频率解析 数位操作整指令:±0.01Hz
类比指令:±0.03Hz/60Hz (11bit+code)
输出频率解析 0.001Hz
过载能力 额定转矩150% / 1分钟
频率设定信号 -10~+10V, 0~10V(20kΩ), 4~20mA
加减速时间 0.01~6000.0(加速、减速时间独定设定,4种时间选择)
刹车转矩 20%(附加煞车电阻可达150%)
电压/频率特性 15种固定V/f特性可选择级任意V/f特定的设定
保护功能 马达过载保护 由电子式积热电释保护
瞬间过电压200% 额定输出电流200%,马达自然停止
保险丝熔断保护 马达自然运转停
过载 额定输出的150% / 1分钟马达自然运转停止
过电压 200V級:主回路电压410Vdc以上停止 400V級:主回路电压820Vdc以上停止
不足电压 200V級:主回路电压190Vdc以下停止 400V級:主回路电压380Vdc以下停止
瞬时停电补偿 运转模式选择约2sec以内停电后归0,继续运输
散热片过热 利用热敏执行保护
失速防止 加减速。运输中失速防止
接地故障 由电子回路保护
充电保护 主回路直流电压50V以下不显示
环境 周围温度 -10℃~+45℃(闭锁璧挂型)
-10℃~+50℃(盘内取付型)
湿度 95% RH以下
保存温度 -20℃+60℃
使用场所 屋內(无腐蚀性气体)
标高 1000公尺以下
振动 10~20Hz, 9.8m/s2(1G)
20~50Hz, 2m/s2(0.2G)
